產品名稱：

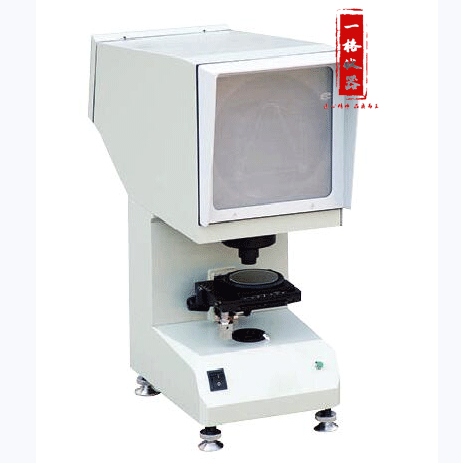

沖擊試樣缺口投影儀
產品型號：
YD-DW50
產品介紹：
YD-DW50型沖擊試樣缺口投影儀是根據目前國內廣大用戶的實際需求和GB/T229-2007《金屬夏比擺錘沖擊試驗方法》中對沖擊試樣缺口的要求而設計、開發的一種專用于檢查夏比V型和U型沖擊試樣缺口加工質量的專用光學儀器，該儀器是利用光學投影方法將被測的沖擊試樣V或U型缺口輪廓放大投射到投影屏上，與投影屏上沖擊試樣V和U型缺口標準樣板圖比對，以確定被檢測的沖擊試樣缺口加工是否合格，其優點是操作簡便，檢查對比直觀，效率高。
產品參數：
| 技術參數 |
指標參數 |
| 投影屏直徑 |
180mm |
| 工作臺尺寸 |
方工作臺尺寸：110×125mm
方工作臺直徑：90mm
工作臺玻璃直徑：70mm |
| 工作臺行程 |
縱向：±10mm
橫向：±10mm
升降：±12mm |
| 工作臺轉動范圍 |
0～360° |
儀器放大倍率
物鏡放大倍率
投影物鏡放大倍率
|
50X
2.5X
20x |
| 光源（鹵鎢燈） |
12V 100W |
| 電源 |
220V 50Hz |
| 外形尺寸 |
515×224×603mm |
| 重量 |
20kg |
注：想要了解或咨詢更多產品信息，請撥打400-077-1866,16653127266，ENGERE將為您提供全面的測試解決方案。
